Depuis la pandémie du coronavirus en 2020, de nombreuses paroisses s'affolent pour faire du direct sur You Tube ( accessoirement facebook) ! Mais pour faire un bon direct, cela ne s'improvise pas en 5 mn ! Heureusement, www.directcatholique.fr vous aide depuis 2010 !

En préliminaire, pour parler clairement, si vous voulez faire correctement du direct, il y a un minimum de budget à prévoir, bien que l'on puisse se débrouiller pour commencer avec une simple webcam, ou son smartphone...

A titre d'exemple, pour vous orienter, voici des idées possibles selon votre budget:

  • faire du live "basique" avec un smartphone : prix du smartphone + forfait internet mobile. Il y a des forfaits 4G 30 Go à 10 euros par mois, et des smartphones corrects à 200 euros... Ou alors avoir un très bon accès wifi.
  • Ordinateur + webcam.
  • Smartphone + interface Irig stream (100 euros) pour prendre le son sur une sono (en sortie table mixage) et parler en plus avec son micro-casque.
  • effet + "pro": smartphone + camera Mevo 500 euros + interface Irig stream  100 euros (voir le site IKmultimedia, il y a plusieurs sortes d'interfaces Irig, choisissez celle qui convient à vos besoins et celle compatible avec votre téléphone) pour prendre le son audio à la source sur une sono en câble RCA.
  • Camescope + interface usb pour entrer la camera sur ordi (boitier HDMI vers USB) + ordinateur avec logiciel de diffusion en direct style OBS.
  • Camescope (200 euros minimum) + boitier Cerevo 500 euros + connexions audio adaptateurs divers 40 euros.
  • 1 ou plusieurs camescopes + mini table mixage vidéo 4 entrées ATEM mini usb (350 euros) + ordinateur.
  • Cameras de surveillance HDCVI ou IP (fixes ou PTZ - à partir de 30 euros) reliés à (un) des boitiers XVR ou NVR (à partir de 100 euros) reliés eux-mêmes à un boitier cerevo (Liveshell 500 euros ou Livewedge 1000 euros).

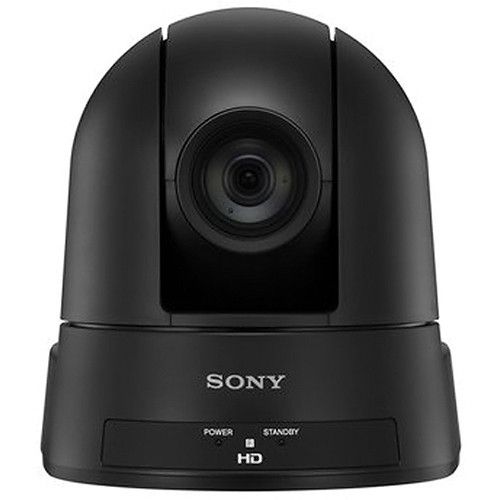

  • Plusieurs cameras PTZ HD (pilotables à distance style Sony SRG-300 ou PTZ-Optics - 1500 à 3000 euros pièce) + table mixage vidéo type Sony MCX-500 (2500 euros) ou ATEM mini 350 euros + joystick PTZ (1500 euros ou moins)...
  • Une révolution nommée NDI, ou NDI-HX : mieux que le SDI ou le HDMI, les caméras récentes (surtout employé aux USA - Newtek, PTZOptics, Panasonic et autres), tables de mixages, ordinateurs (avec pluging NDI pour le logiciel OBS - Voir ici : https://obsproject.com/forum/resources/obs-ndi-newtek-ndi%E2%84%A2-integration-into-obs-studio.528/ ), et même iphones et smartphones peuvent être interconnectés via votre réseau internet local (attention, il faut du GigaBit !). Vous pouvez aussi mettre un adaptateur spécial NDI (marque Newtek) à la sortie HDMI de votre caméra classique...; Voir un article ici : https://createinmotion.fr/tout-connaitre-pour-debuter-dans-le-streaming/ . Gros avantage : plus de soucis de câbles et de mixage (en passant par OBS), ni d'emplacement, on peut installer son matériel à n'importe quel endroit (près de la table de sonorisation de l'église par exemple) si l'on a créé un réseau local internet (RJ45 ou wifi puissant) dans l'édifice.



Vous voyez.. Toutes les options sont envisageables !



On peut faire du LIVE avec un bon smartphone ou I-phone ou tablette (en 4G ou wifi), il y a des applis pour cela, créez votre chaine YouTube puis diffusez directement depuis une appli dédiée (cameraFiLive ou autre si vous avez moins de 1000 abonnés) ou directement depuis votre appli "You Tube"(cela fonctionne à partir de 1000 abonnés à votre chaine), mais il faudra ajouter des accessoires (perche à selfie, stabilisateur trépied, micro additionnel pour prise de son ou boitier du style iRig pro duo ou Irig2 pour connecter diverses sources audio, câble d'alimentation, etc) pour améliorer la qualité. Evidemment cette solution est très pratique (tient dans la poche), et se développe de plus en plus car accessible à la plupart d'entre-vous !

Ne rêvez pas, vous n'obtiendrez pas 1000 abonnés à votre chaîne You Tube en 5 jours ! Mais il faudra plutôt compter en années pour fidéliser votre audience...



Astuces pour diffuser depuis son smartphone sur You Tube avec moins de 1000 abonnés :

  • Utiliser une application dédiée (style CameraFiLive pour android), mais nous ne savons si c'est très fiable, çà risque de couper souvent...
  • Avec son smartphone, se connecter à You Tube non pas par son application, mais par votre navigateur internet : cherchez www.youtube.com, sélectionner "visualisation ordinateur" dans vos paramètres, vous arriverez à la même page que celle que vous auriez sur un ordinateur. A ce moment, vous pouvez connecter votre smartphone avec la camera avant-selfie ou arrière comme une webcam ! Cliquer sur "diffuser en direct" en haut à droite de votre page (symbole de la camera+), puis opérez comme avec un ordinateur ! L'inconvénient de cette méthode est qu'il faut avoir de bons yeux ! N'oubliez pas, avant de diffuser en direct, de vérifier dans vos paramètres You Tube que vous pouvez faire du Live sur une longue durée (pour le valider il faudra juste donner votre numéro de tél mobile). Pour cette astuce, nous avons essayé 5 mn, çà fonctionne ! Faites-nous part de vos expérience !



Vous pouvez essayer avec une simple perche à selfie pour stabiliser mieux et utiliser votre oreillette-micro pour parler avec un son audio amélioré (smartphone placé non loin d'un haut-parleur dans l'église).

De plus en plus d'internautes font de cette manière du direct sur YouTube, facebook, Periscope... (ces deux derniers utilisant les réseaux sociaux, et non des sites web plus "institutionnels", donc à ne réserver que pour vos contacts sur les réseaux sociaux).

Pour aller plus loin dans ce domaine du Live sur smartphone, voici un lien utile : ici. Avec en prime un petit tuto vidéo par le même auteur :

Si vous avez plusieurs Iphone, vous pouvez utiliser l'appli Live Air pour switcher en direct entre plusieurs vues, ou encore utiliser le matériel "Slingstudio" qui permet de gérér pls Iphone ou même des cameras à sortie HDMi de manière sans fil, le tout grâce à un Ipad !

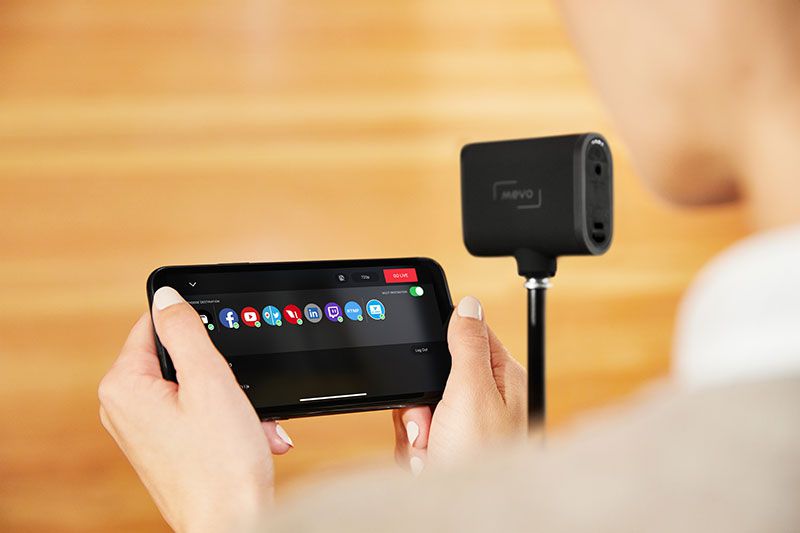

Il y a aussi depuis 2017 la solution Iphone ou smartphone Android + camera MEVO PLUS  de Livestream/Vimeo) : c'est une solution intermédiaire entre la solution basique ci-dessus et la plus aboutie avec plusieurs camescopes), car elle associe une camera 4K avec une interface sur smartphone. (voir explications + bas - mais pas très bon en basse luminosité).



Actuellement, de notre côté, en 2018, nous utilisons le plus souvent, de manière mobile :

  • Une chaîne YouTube (gratuit) - Nous faisons un lien depuis notre site web vers notre chaine YouTube ou vers la fenêtre de direct live.
  • Un camescope HD récent (à partir de 200 euros par ex Canon ou Sony ou Panasonic avec sortie HDMI) pour des diffusions mobiles.
  • Si cumul de plusieurs caméras pour plusieurs angles de vues, des cameras PTZ (Sony SRG en signal SDI - 2500 euros) ou cameras IP ou HDCVI DAHUA (cf. système de télésurveillance - De 100 à 1000 euros), une table de mixage video Roland VR3 (1700 euros) ou SONY MCX-500 (2500 euros) ou autres systèmes et astuces (XVR Dahua en sortie HDMI...).
  • Un boitier d'encodage en direct CEREVO liveshell pro (500 euros)(qui permet de se passer d'ordinateur, c'est beaucoup plus simple, plus fiable, et de meilleure qualité).
  • Un smartphone en forfait 4G mobile, de 5 à 20 euros par mois (c'est la seule dépense qui reste quand le matériel est acquis) - Inutile si vous êtes dans un lieu fixe avec internet fourni !
  • Une petite table de mixage Behringer à 50 euros qui permet de mixer son audio, commentaires à un micro etc, et de pouvoir contrôler les niveaux sonores.
  • Divers câbles sono, rallonges et adaptateurs (50 euros)
  • Un ordi portable ou tablette (100 euros) pour vérifier le direct live et adapter les paramètres du cerevo.

Voilà, faîtes votre calcul en matières de ressources financières, et bonne lecture à tête reposée !



Avant toute chose, le B-A-Ba :

Testez à l'avance tout votre matériel dans les conditions réelles du direct, et sur le lieu en question !

Faîtes vraiment une retransmission  en DIRECT plusieurs jours avant..! (et si possible dans la même tranche horaire que celle prévue en direct, car selon l'endroit géographique et les horaires il peut y avoir d'importantes variations de flux internet dans l'environnement).

Ne vous y prenez pas à la dernière minute,

car il y a toujours des obstacles à résoudre, du matériel à commander, etc.

Et vous pourrez toujours nous poser des questions en cas de difficulté !



En outre, il faut toujours surveiller en même temps ce que donne un direct sur un autre ordinateur connecté à un internet (vous pouvez le faire avec un ami à distance, qui vous dira si l'image est bonne, si le son passe bien, etc.); vous pouvez surveiller la diffusion du direct dans une nouvelle fenêtre web sur votre ordinateur initial (celui qui retransmet si vous l'utilisez aussi pour faire le live), cela vous donnera une idée de l'image diffusée, mais il faudra décocher l'option son-audio (haut-parleur dans cette nouvelle fenêtre), sinon vous aurez une boucle de larsen (pas toujours - cela dépend des ordinateurs) qui empêchera les internautes de suivre (sauf si vous ajoutez une carte son usb périphérique à quelques euros pour brancher votre casque, dans ce cas, pas de problème)...



Pour bien réussir son direct, il y a 3 paramètres à maîtriser en même temps: une connexion internet stable et suffisante, une bonne qualité audio, ainsi qu'une bonne qualité vidéo.

Autant dire aussi qu'il est mieux d'avoir un bon ordinateur, le plus récent possible (sauf si vous optez pour un boitier de direct, ce que nous conseillons fortement) !



Récapitulons les différentes étapes pour faire du live :

  • Avoir une bonne camera + un moyen d'acquisition vidéo (clé usb, boitier...) pour diffuser l'image via son ordinateur (sauf si l'on passe par un boitier type cerevo qui remplace l'ordi)
  • Une bonne sonorisation ou un bon micro
  • une plate-forme de diffusion (ce sera votre chaîne TV) pour le live, pour que les internautes puissent suivre (vous pouvez aussi recopier votre fenêtre de direct live vidéo sur votre propre site web ou blog), par exemple ustream (payant), livestream (payant), Youtube (gratuit)...
  • Faire l'encodage de votre direct, soit en allant directement via la page de diffusion disponible sur certaines plate-formes, soit mieux en téléchargeant un logiciel d'encodage (ustream producer, OBS open broadcaster, xsplit, livestream procaster), ou avoir une boite d'encodage (cerevo pro... pour un meilleur résultat, et qui permet de se passer d'ordinateur dédié au direct)
  • un ordinateur ou smartphone pour vérifier la bonne diffusion en direct, comme si vous étiez un internaute lambda.





 Bien choisir sa plate-forme de diffusion de DIRECT

(Livestream, Ustream, YouTube Live, Twitch, Facebook...)



Après avoir testé depuis 2010 les plate-formes Livestream puis Ustream (les plus connues), nous utilisons de plus en plus YouTube live pour plusieurs raisons :

  • gratuité
  • pas de pubs qui coupent en plein dans le direct
  • notoriété de youtube
  • conseils techniques en ligne et en français
  • pas de limitation de nombre d'internautes qui regardent (contrairement à Ustream en version gratuite)
  • évolutivité...
  • Vous pouvez diffuser directement par webcam via un ordinateur via votre You Tube studio, ou alors via l'appli You Tube de votre mobile (dans ce dernier cas mobile, il vous faut au moins 1000 abonnés).
  • les directs peuvent créer ensuite automatiquement une vidéo à revoir sur votre chaîne youtube (pas de manipulations techniques) et ces vidéos peuvent être retravaillées, coupées, par la suite, en post production.
  • argument de poids : le direct est visionnable sur ordis, tablettes, smartphones, iphones... bref tous supports !
  • Pendant le direct, youtube peut enregistrer plusieurs heures de diffusion en continu, et les internautes peuvent même revenir en arrière s'ils ont manqué quelque chose (fonction DVR).
  • Pour l'internaute lambda, le lecteur youtube adapte sa résolution à la bande passante de chacun.

Aujourd'hui (en 2019) , les principales plate-formes gratuites utilisées sont You Tube et Facebook.

On utilisera plutôt Facebook pour faire connaître ses directs à ses réseaux, ou un évènement exceptionnel, et You Tube pour des directs réguliers (ex, une messe tous les dimanches, comme sur notre chaîne "Basilique Alençon"). En effet, les internautes qui suivent sur facebook un Live sont peut-être plus nombreux que sur You Tube (effet de réseau), mais ils regardent moins longtemps, car sollicités par ce qu'il se passe d'autre sur Facebook, et ceux de You Tube sont plus fidèles et regardent plus longtemps (étude faite aux USA par Paul William Richards du "Churches That Live Stream" Facebook group et spécialiste des cameras PTZ Optics), l'idéal étant bien sûr de diffuser en même temps sur les 2 plate-formes, mais il vous faudra plus de bande passante et tous les systèmes ne le permettent pas (à moins de passer par un service payant du style Restream).

Astuce gratuite pour diffuser en simultané You Tube + Facebook : utiliser Restream en version gratuite, qui est possible avec un compte You Tube + un compte personnel Facebook (et non une page ! Pour utiliser une page, il faut partager sa page perso sur celle-ci, donc bidouiller un peu)... Il y a aussi la solution Youstream...



Avec toutes ces plate-formes,  il y a diverses possibilités concernant l'encodage de votre direct: on peut passer par des boitiers type Cerevo ou Teradec, ou avec son ordinateur par des logiciels gratuits d'encodage (pour diffuser sur ustream, livestream, you tube etc.) autres que ustream producer ou livestream procaster - Il s'agit de Xsplit ou Open Broadcaster Software (OBS), bien connus des gamers en ligne (jeux vidéos). Il faut juste avoir un ordinateur assez puissant, et en minimum windows 7 ou 8, et aussi connaître quelques bases pour bien paramétrer (déconseillé aux débutants). L'avantage est qu'ils sont polyvalents pour diffuser vers n'importe quelle plate-forme de direct, que l'on peut ajouter des photos, logos, parties de son écran etc... Cela donne un aspect plus professionnel à son live. Il existe pas mal de tutos en ligne.



Voir un exemple de tuto en vidéo pour OBS (open Broadcaster Software):



TRES PRATIQUE :

Il faut savoir que vous pouvez diffuser en live vidéo sur internet sans ordinateur, avec un petit boitier (mais il vous faudra toujours un compte sur Youtube ou autre) du style Teradec vidiu (moins de 700 euros en 2014 - peut se connecter en wifi) ou autre (cerevo liveshell pro qui a notre préférence, environ 500 euros, et depuis 2016 Cerevo liveshell 2 avec seulement prise HDMI pour camescope à env. 250 euros, sans prise audio séparée), qui une fois bien paramétré, vous permet de n'avoir que sur un bouton à appuyer pour diffuser en direct. L'avantage est que cela tient peut de place, et on peut mieux le protéger des vols (pas d'ordinateur sur place), c'est plus discret, et surtout c'est très simple d'utilisation donc pratique si c'est quelqu'un d'autre qui est chargé de le mettre en route... (attention entrée vidéo en HDMI et non en RCA pour le teradec et liveshell 2, du coup il vous faut un adaptateur supplémentaire si vous êtes en prise RCA).



Il y a aussi le transmetteur wifi CEREVO pour moins de 250 euros (avec entrée HDMI mais aussi RCA, donc plus polyvalent) :

Attention, en basse résolution (faible bande passante), ce dernier ne semble pas donner de bonne qualité vidéo (codec dépassé H263) - Dans ce cas, utiliser plutôt la version Cerevo liveshell PRO (environ 500 euros - photo ci-dessous) qui utilise le codec H264 ou le TERADEC ou le liveshell 2...

Gros avantage de ces produits : vous pouvez les paramétrer à distance depuis chez vous via le web ou votre smartphone !!! C'est à dire que vous pouvez gérer le direct depuis votre maison ou en déplacement !



Cerevo liveshell pro :

C'est notre préféré ! Nous utilisons depuis 2015 le cerevo pro qui fonctionne très bien avec YouTube live. Gros avantage : on peut le paramétrer pour qu'il démarre automatiquement à la mise en route du courant électrique. On peut le paramétrer aussi pour que l'enregistrement démarre automatiquement (! çà buggue parfois !).  C'est très pratique par exemple quand il est couplé dans une armoire de sonorisation, à chaque fois qu'on allume l'ensemble, tout démarre automatiquement, donc pas besoin d'une intervention humaine sur place ! Un conseil cependant : démarrez le cerevo seulement après avoir allumé la sono (risque de "friture"), et éloignez-le de toute source d'interférences (comme un réceptuer de micro sans fil !!!), avec des câbles courts et de bonne qualité. Point faible: il peut fonctionner en wifi, mais le dongle de réception n'est pas très puissant, donc il ne faut pas aller trop loin de l'émetteur wifi (problème résolu en remplaçant le dongle wifi fourni par une carte usb ALFA wifi beaucoup plus puissante !).(on peut aussi paramétrer son smartphone pour en faire un point d'accès wifi - très pratique en déplacement).

Le CEREVO LIVESHELL PRO permet aussi de brancher 2 cameras en même temps, l'une en HDMI et l'autre en composite, ainsi on peut switcher proprement entre les 2 (prévoir de brancher le son audio à part sur l'entrée LINE IN et le composite RCA en AV IN 16/9 Letter box sinon vous aurez des buggs de format d'image).

Si on utilise le flux internet 4G de son smartphone, on peut y connecter le cerevo en mode usb partage de connexion via un câble usb (celui de son chargeur par ex) ou en mode accès wifi partagé, c'est très pratique !

Il y a maintenant une nouvelle génération de boitiers (cerevo Liveshell X) qui utilise le codec H265 (pour cameras 4K) ou H264 et qui permet de plus de streamer sur 2 serveurs en même temps- Pratique pour ceux qui veulent diffuser par exemple sur youtube ou facebook en simultané !

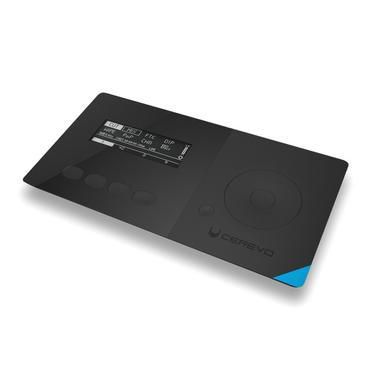

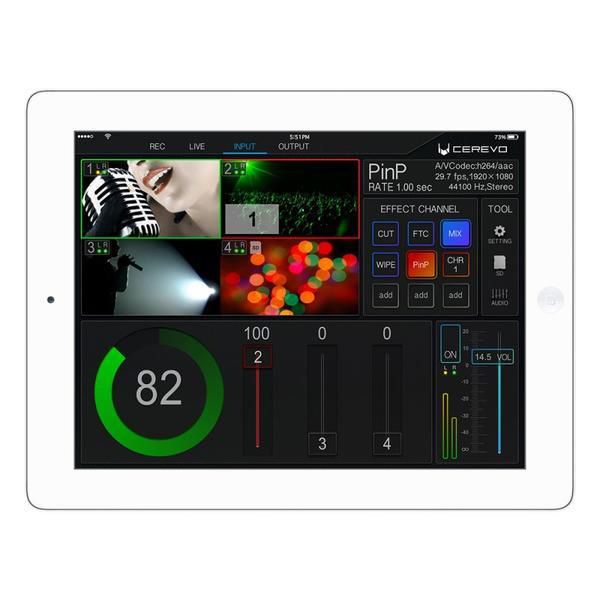

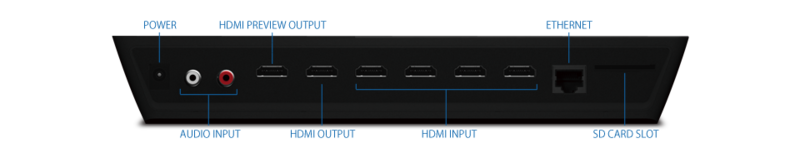

Autre produit de Cerevo, le LiveWedge vous permet de mixer 4 entrées HDMI et une entrée audio line in (1000 euros).





Procédure avec un boitier CEREVO pour des DIRECTS VIDEOS sur sa chaîne YouTube



Créer un compte sur https://shell.cerevo.com/login

(entrer un mail + mot de passe)

Sélectionner « Liveshell pro »

Puis configurer pour diffuser sur sa chaîne YouTube :

« other broadcasting services »

OK

Entrer RTMP URL et clé de stream (dispo sur sa chaîne YouTube, dans la page de retransmission en direct) (Il faut être connecté sur sa chaîne, puis dans creator studio sous pictogramme en haut à droite – Diffusion en direct – Diffusion immédiate – Infos générales – Configuration de l’encodeur : URL du serveur puis clé de stream à afficher mais à ne pas réinitialiser, sinon il faut reconfigurer !).

Ne rien mettre dans Browsing RTMP url.

Sélectionner sa connexion internet (WIFI ou filaire)

OK (la première fois, entrer le code à 4 chiffres proposé par le boitier connecté sur internet et allumé pour la première fois).

Enregistrer l’adresse URL de sa page Dashboard dans ses favoris pour se connecter automatiquement à chaque fois que c’est nécessaire.

Sur le Dashboard, pendant le direct, on doit avoir la mention « excellent » (cerevo allumé en bleu), sinon il faut affiner les paramètres en allant sur l’onglet « custom » (jouer sur Averenge Bit rate dans Video quality pour diminuer la qualité de retransmission).

Pour une liaison ADSL classique, je conseille :

Audio Bit rate : 50 kbps minimum

Video Bit rate : 500 kbps minimum (l'idéal étant d'avoir 3 Mbps soit 3000 kbps)

Pour liaison par fibre ou 4G, on peut monter le video bit rate à plus de 1000 kbps.

Queue Lenght : 2000

Compression : 0 !

START LIVE ou STOP LIVE pour démarrer ou arrêter un direct à volonté. A chaque allumage du boitier CEREVO, le direct recommence tout seul.

Après un direct, une nouvelle vidéo à revoir sera créée automatiquement dans sa chaîne YouTube. On peut retravailler sa vidéo (couper début et fin, certains passages, etc.) sur YouTube.

La fenêtre vidéo créée pour les DIRECTS peut être intégrée dans un site web (normalement - pas toujours sur des chaînes récentes), mais elle change pour chaque direct car vous devez programmer la date de votre direct à chaque fois (nouvelle politique de youtube depuis octobre 2016, c'est bien dommage, car avant on obtenait toujours la même fenêtre video, donc pas besoin de programmer une date !). De plus, mauvaise nouveauté là aussi pour youtube, on ne peut parfois pas recopier la fenêtre dans un autre site web...

Ce système fait du direct sur YouTube de manière publique, càd que n’importe qui peut y avoir accès, s’il connaît l’adresse de votre chaîne et s’il est là au bon moment.

Pour que les internautes ne puissent pas retrouver ensuite la vidéo enregistrée, aller dans « paramètres avancées » sur sa page de direct YouTube, puis sélectionner « Rendre automatiquement l’archive non répertoriée… ». Libre à vous ensuite de mettre cette vidéo sur votre site web ou d’en communiquer l’adresse à vos contacts mails…

(voir aussi étude d'un cas concret de paramétrages CEREVO avec YouTube réalisée en 2016 par le foyer de charité de Tressaint - autre article sur ce site)





Astuces pour la source AUDIO



Une règle d'or : plus vous prendrez le son à la source (directement sur la sono...), meilleure sera la qualité audio, et meilleur sera le son final sur le direct...

De plus, il est conseillé (mais pas obligatoire) de dissocier l'entrée audio de l'entrée vidéo sur votre ordinateur ou boitier de direct : utilisez l'entrée mini-jack audio (micro ou line in) de l'ordinateur, c'est meilleur que l'entrée sur la clé usb - puis sélectionnez-là sur votre serveur de streaming  - Idem pour votre boitier Cerevo, entrez le son audio via la prise RCA LINE IN, à part de votre entrée vidéo HDMI, cela vous permettra de vous connecter directement à la sono, et plus tard, de mixer plusieurs camescopes !



Si vous diffusez depuis une église, un sanctuaire ou une salle de conférence, il y a déjà le plus souvent une sonorisation installée sur place. Connectez-vous directement sur celle-ci, via la sortie REC pour un magnéto, ou sortie casque ou autre... Le son sera pris à sa source, et donc de meilleure qualité, et cela évite de prendre un micro...

Dans les monastères, une retransmission audio est parfois déjà assurée vers l'infirmerie ou autres lieux pour ceux qui ne peuvent se rendre à l'église... Cela peut être utile pour se rapprocher d'une connexion internet...

Si vous filmez d'un lieu éloigné de la sono, utilisez de longs câbles audio (symétriques si possible pour éviter les interférences), ou mieux des câbles RJ45 catégorie 5 avec baluns (voir + loin dans cet article),(ne pas oublier en bout de course d'ajouter un hum destroyer (voir + loin) ou alors un système sans fil fiable, par exemple pour moins de 300 euros le système HF Rodelink filmmaker de chez Rode qui a une portée de 100 m sans obstacles, et qui peut acheminer un son de niveau MIC avec le micro cravatte fourni, mais aussi niveau LINE (sortie REC d'une sono). Ce système est très utile, vous pouvez combiner une partie câblée et l'autre sans fil avec ce système rhode de bonne qualité audio (seul bémol : enlever délicatement les piles dans le boitier, sous peine de casser les petits ressorts).

S'il n'y a pas de sono sur place, vous pouvez placer en plus un ou plusieurs micros dans le lieu en question (mais attention aux bruits de fond et brouhaha).

Une autre solution est d'utiliser des cameras IP de surveillance et de les connecter via des prises CPL jusqu'au boitier XVR ou NVR qui sera à côté de votre sono.



Lors de grands évènements diocésains, la radio diocésaine retransmet souvent aussi l'évènement en direct, demandez-leur de récupérer leur source audio à la sortie de leur table de mixage, vous aurez en prime les commentaires !



N'hésitez pas à règler une bonne bande passante pour la qualité audio, c'est primordial pour suivre agréablement un direct.

  Si vous désirez avoir un micro externe pour prendre du son live, le Zoom H2 est un bon produit (ou zoom H1 encore moins cher), on peut même le mettre entre une table de mixage et son ordinateur pour avoir une sauvegarde du son (sur carte SD de 4 Go pour avoir 6h d'enregistrement de bonne qualité), et il est très polyvalent (comme matériel de reportage, d'enregistrement, pour pré-régler un volume sonore etc.). On peut le fixer sur un trépied, choisir l'orientation des micros internes... (prix environ 150 euros sur internet).


(ZOOM H2)




Il peut arriver que le son diffusé via votre ordinateur soit brouillé par une sorte de grésillement continu (interférences de la ligne électrique): dans ce cas, essayez de débrancher votre ordinateur portable (mettre sur batterie uniquement), cela peut résoudre le problème (interférences des différents appareils branchés sur une même prise ou sur le secteur). Il vous faut vérifier aussi les autres branchements électriques que vous avez effectué : le grésillement ou interférence peut être dû tout simplement aux prises "Terre" branchées sur le secteur, ou à de longs câbles, ou à des câbles qui se touchent. Il faut dans ce cas ajouter un petit isolateur de ligne passif (entrées et sorties RCA - 5 à 10 euros) (Audio ground loop isolateur) ou plus efficace un "HUM destroyer" en prises jack type Behringer microHD400 (30 euros).

IMPORTANT : Prévoyez d'acheter ce HUM destroyeur si vous prenez le son directement à part sur un système de sonorisation, pour ne pas avoir de mauvaise surprise le jour J. (en général il y a du bruit parasite dès que l'on utilise de longues distances de câbles AUDIO avec un branchement sur un système VIDEO, le tout sur un même réseau électrique).

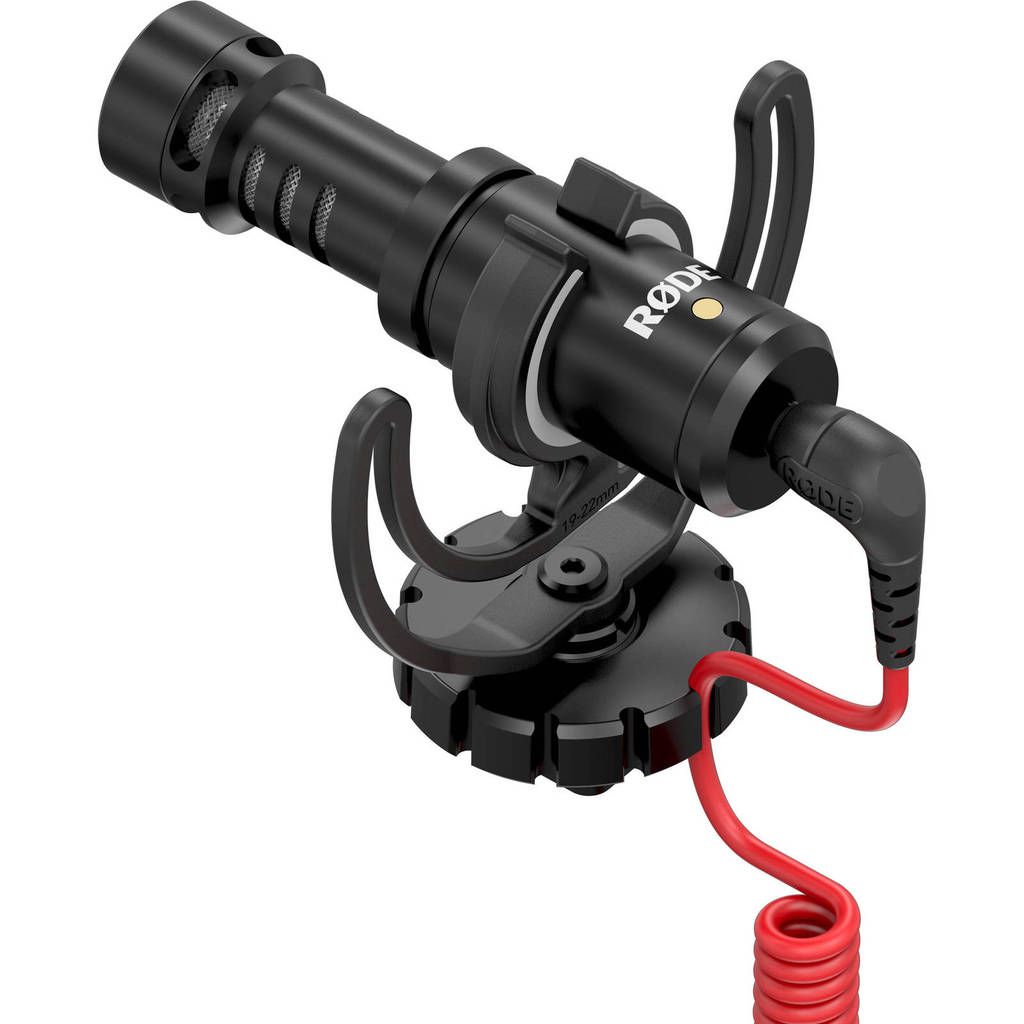

Si vous n'utilisez qu'un seul camescope, et si ce dernier a une entrée MIC (pour microphone), vous pouvez ajouter dessus un petit micro d'ambiance très efficace et pas cher (44 euros), le RODE VideoMicro compact :

Attention, le micro Rode ne peut fonctionner seul, il doit être alimenté par la prise mini jack de votre camescope.



Si vous le pouvez, c'est mieux d'avoir une petite table de mixage pour gérer vos différentes arrivées de son (depuis la sono + un micro pour les commentaires + autres ajouts de son).

Pour un premier prix (50 euros), la mixette de Behringer xenyx 302 usb est intéressante :



Vous voulez encore mieux ? C'est-à-dire à la fois sauvegarder et enregistrer le son audio et faire table de mixage en même temps : utilisez le TASCAM DR-60MKII, qui vous permet de mixer plusieurs sources audio et d'enregistrer le son sur carte SD (moins de 200 euros). Très pratique, bien que pas facile à paramétrer (notice pas assez fournie):



Cet appareil n'est pas encombrant, il peut se fixer sur ou sous votre camescope, donc très polyvalent. Il est conseillé de la brancher sur une bonne batterie usb car les piles ne durent pas longtemps.







Astuces pour la source VIDEO



Là aussi une règle d'or : plus votre prise d'image sera de bonne qualité, plus le rendu final sera bon pour l'internaute qui regardera (même en basse résolution)..!

Evitez donc la webcam de base (sauf pour vous entraîner si vous débutez) - Dissociez la prise d'image et la prise son audio, c'est mieux (cf plus haut).

Si on devait classer les types de cameras, par ordre de la meilleure à la moins bonne qualité :

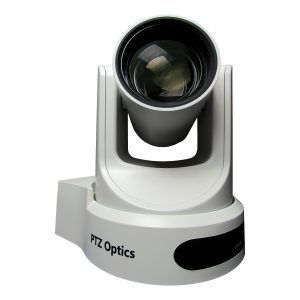

  • Cameras PTZ professionnelles avec sortie SDI (ou HDMI pour courte distance, moins de 10 m), avec joystick pour les piloter de manière fine. Marques : sony SRG, Panasonic, PTZ Optics, Dahua... Compter 1500 à 3000 euros par camera.
  • Camescopes portables de qualité avec sortie HDMI (HD ou 4K), minimum 500 euros.
  • Cameras de videosurveillance de dernière génération, style Dahua ou Hikvision. Ptz ou fixes, HDCVI ou IP (voir plus bas). A partir de 50 euros, jusque 1200 euros pour PTZ avec zoom puissant. + DVR, XVR ou NVR (boitier permettant de raccorder ces cameras, et de sortir un flux en HDMI) + éventuellement un joystick pour mieux piloter qu'avec une simple souris reliée au XVR.
  • Smartphones utilisés pour la vidéo. Si vous êtes adeptes des Iphone et Ipad, vous pouvez diffuser en mode multi-cameras avec un logiciel payant type Switcher studio.
  • Camescopes basiques sortie HDMI (200 euros).
  • Cameras analogiques (sortie RCA ou AV, encore appelée CVBR), camescopes ou de surveillance.
  • Webcam...



La meilleure qualité d'image est obtenue via la prise HDMi de votre camescope (surtout s'il est HD ou 4K) , l'idéal alors est d'utiliser avec un boitier style cerevo ou teradec (sinon vous aurez des difficultés à passer via un ordinateur pour faire du live, mais il existe des convertisseurs usb-hdmi pour acheminer l'image sur votre ordi). Vous pouvez cumuler 4 camescopes en sorties HDMI en utilisant le cerevo livewedge (voir coordonnées tout en bas de la page) qui fait à la fois office de table de mixage vidéo et de boitier de direct (environ 1000 euros) !

Il existe aussi des petits répartiteurs HDMI vendus en grandes surfaces à 30 euros et qui vous permettent de connecter 5 sources vidéos (mais il y a une latence d'image noire à chaque changement de source) !

Depuis 2017, la solution appelée "Slingstudio" semble intéressante, car une seule personne peut combiner plusieurs cameras et même des Iphones de manière entièrement sans fil, donc gain de temps et de matériel pour l'installation... Mais peu distribué en France (pas de garantie ?).

Exemple de camescope premier prix, en HD, le CANON HR806 ou PANASONIC V180 (environ 200 euros en 2016) : ce dernier donne une image correcte mais pas toujours très nette en sortie HDMI (mais médiocre en sortie AV RCA classique - le CANON semble mieux), et possède un zoom très puissant, même en basse luminosité ( à commander chez Darty ou autre - évidemment si vous avez les moyens d'acheter plus haute gamme avec entrée micro et prise casque, en HD ou 4K, visez les 600 euros)  - l'avantage des Panasonic est qu'ils ont des prises "standard" (pour l'alimentation par ex), contrairement à d'autres marques qui ont des connexions spécifiques propriétaires.





Une définition de base correcte (mais moins bonne d'image) sera obtenue par le biais de la sortie vidéo RCA jaune d'un camescope ou camera analogique, mais c'est de moins en moins utilisé, et d'ancienne génération.

Connexion RCA (encore appelée "composite" ou "AV")-(audio stereo rouge et blanche + vidéo jaune):



Evitez les webcams car actuellement, elles  ont besoin de beaucoup de lumière et n'ont pas cette qualité de définition,(sauf les webcams HD), les images obtenues sont parfois saccadées et l'on ne peut pas bien zoomer... De plus, les saccades vidéo peuvent interférer sur la qualité du son !

En outre, il vous sera difficile (voire impossible !) de combiner plusieurs webcams en même temps, et de les mettre sur des trépieds stables, et aussi à une longue distance de votre ordinateur (rallonges usb limitées, sinon utiliser des rallonges dites "actives" de 10 m)...

Dans certains lieux, il existe des caméras de surveillance, mais il faut tester la qualité avant. En tous cas, vous pouvez utiliser leur câblage ! Maintenant, il existe des cameras HDCVI de très bonne qualité (marque Dahua).

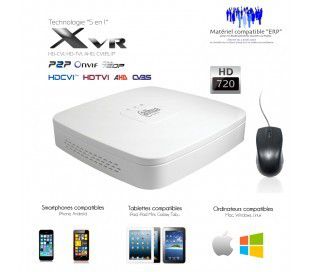

Vous pouvez aussi connecter votre boitier cerevo sur la sortie HDMI d'un boitier DVR ( XVR Dahua par exemple) pour diffuser et gérer un ensemble de cameras de surveillances. A savoir : pas besoin d'acheter un disque dur pour faire fonctionner ces DVR (cela ne sert que pour enregistrer sur place pour la vidéosurveillance), par contre il faudra désactiver toutes les alarmes sur ces serveurs sinon ils vont bipper en continu ! A noter 4 ou 5 bips stridents au démarrage de l'appareil, cela peut être gênant...

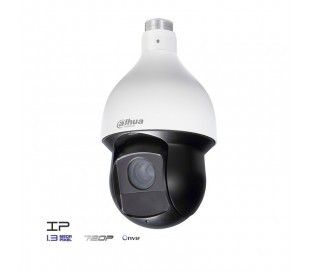

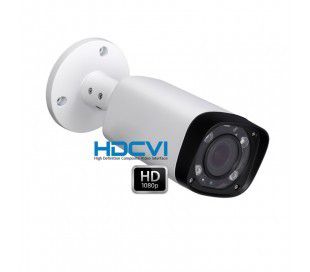

Les cameras HDCVI DAHUA sont intéressantes dans ce cas.On peut aussi utiliser les très bonnes IP DAHUA PTZ avec un zoom puissant (il y a un délai à synchroniser à l'audio, sinon décalage par rapport à l'image). Ces cameras donnent une très bonne image, même en basse luminosité (cameras "starlight") !



Avantages des cameras HDCVI :

  • Haute définition, il en existe à 6 ou 8 MegaPixels !
  • Simple de mise en place et utilisation
  • On peut utiliser un ancien câblage analogique de videosurveillance
  • Les cameras PTZ sont faciles à piloter via une souris connectée en usb au boitier XVR.
  • Leur alimentation peut être fournie via le câblage, donc un seul bouton à proximité pour tout allumer et éteindre en même temps, pas besoin d'aller brancher chaque camera dans une prise électrique !
  • Bonne résolution en faible luminosité (privilégier les cameras "Starlight").

Comment choisir le bon objectif ou la bonne focale de sa camera HDCVI ?

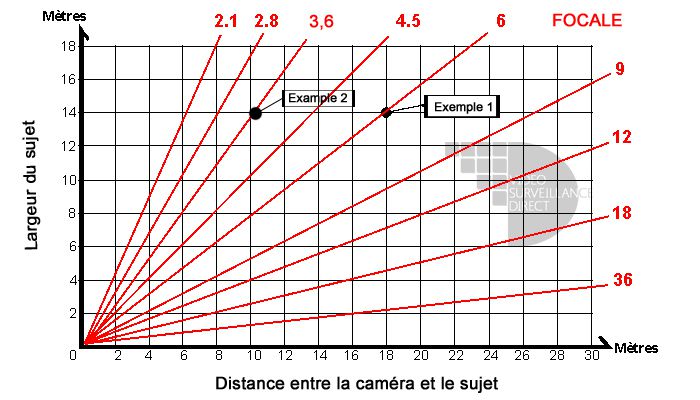

Voici le tableau fourni par le site www.video-surveillance-direct.com :

Rappelons qu'en vidéo-surveillance, la distance focale est la distance comprise entre le foyer du système optique et le plan de formation de l'image sur la surface du capteur CCD de la caméra. Cette valeur s'exprime en mm.

Lors de l'installation d'un système de vidéo surveillance, l'emplacement de la caméra et la zone à couvrir étant des données qui s'imposent, l'installateur doit choisir la caméra dont la focale sera la mieux adaptée à la situation.

Ainsi, à l'aide du tableau ci-dessus, on voit qu'une focale de 6 mm sera la mieux adaptée pour filmer au mieux l'ensemble d'une scène d'une largeur de 14 mètres lorsque la caméra est située à 18 mètres (exemple 1). En revanche, si la caméra est située à 10 mètres, une focale de 3,6mm sera plus conseillée (exemple 2).

Néanmoins, si vous avez un doute, orientez vous vers une camera à focale variale, ou à zoom intégré ! (conseils repris via le même site de video-surveillance).





Sur des cameras classiques (on quitte le domaine de la videosurveillance) PTZ de haute qualité (Sony, PTZ Optics..), les connexions SDI permettent d'acheminer un flux vidéo de qualité HDMi sur de très longues distances (pour du HDMI, pas plus de 10 m de câble), mais il faudra les alimenter sur une prise de courant à proximité, à moins de rajouter un câble spécial pour l'alimentation.

Pour l'avenir, la tendance va vers les connexions et cameras NDI (un peu l'équivalent du HDMI, mais via des câbles RJ45 catégorie 6 ce qui permet de TOUT câbler de cette manière et même d'utiliser l'alimentation des cameras via ces mêmes câbles - Alimentation dite "PoE"). Dans ce cas, il faut plutôt s'orienter vers les dernières cameras PTZ-Optics ou Newtek, mais il vous faut du très haut débit dans votre réseau local.

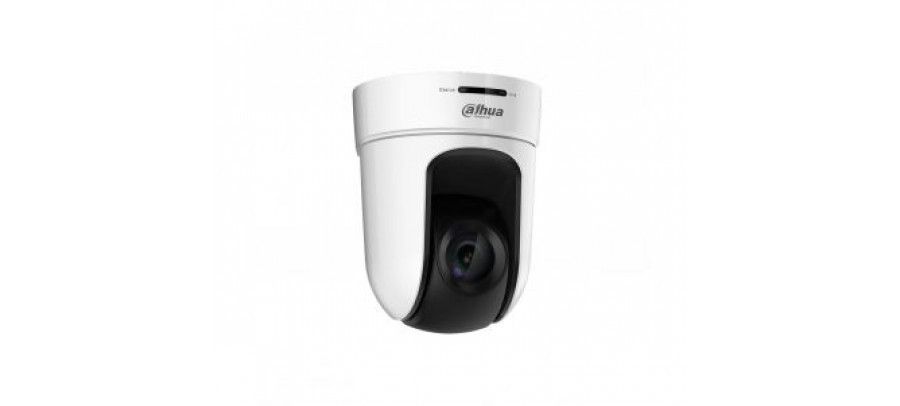

En 2019, la camera qui nous semble être le meilleur rapport qualité-prix (attention nous ne l'avons pas testée !) est la camera Dahua DH-SD56230V-HNI car à la fois connexions HDCVI, SDI, HDMI et IP, 2MP et zoom *30 ! de plus assez compacte et polyvalente :

https://www.dahuasecurity.com/asset/upload/product/20180706/SD56230V-HNI_Datasheet_20180704.pdf



N'oubliez pas que dans les lieux publics, il existe une réglementation pour installer des caméras (respect de la vie privée - surtout si vous enregistrez).

Après quelques recherches sur internet, je n’ai pas trouvé de règles très claires sur le site de la CNIL ou autres concernant la diffusion sur internet, mais il s’avère qu’il faut en prévention que tous ceux qui entrent dans le lieu public (par exemple une église) soient à minima au courant qu’ils sont filmés et diffusés sur internet, (c’est comme dans les règles de vidéo surveillance dans les édifices publics) donc il faut faire un affichage bien visible à chaque entrée + dans la sacristie pour les servants d’autels et les prêtres qui viennent célébrer. Prévenir aussi les lecteurs lors des messes... Evitez de filmer un servant de messe en gros plan,  ou une personne dans l'assemblée !





Respect du Droit à l’image

Dans le cas des événements d’actualité et manifestations publiques, une photographie peut être publiée sans l’autorisation des personnes à condition de ne pas dépasser les limites du droit à l’information. Ce principe a été clairement posé par les tribunaux : si l’autorisation devait être systématique, toute publication de photo de foule ou manifestation publique pour illustrer un reportage serait impossible.  (Source « Droit-image.fr »)

Dans le cas d’images prises dans les lieux publics, seule l’autorisation des personnes qui sont isolées et reconnaissables est nécessaire. Pour autant, lorsque la capture de l’image d’une personne a été accomplie au vu et au su de l’intéressée sans qu’elle s’y soit opposée alors qu’elle était en mesure de le faire, le consentement de celle-ci est présumé. (Source « Cnil.fr)

En matière de droit à l’image, s’agissant de groupe de personnes dans un lieu public ou de scènes de rue, il n’est pas nécessaire (sauf pour les mineurs !!! Nouvelles règles RGDP) d’obtenir le consentement des personnes photographiées pour la publication de leur image, sous les conditions cumulatives suivantes : – il doit s’agir d’un lieu public  — il ne doit pas y avoir de cadrage restrictif  – il ne doit pas y avoir d’atteinte à la vie privée. Suivant la définition de la Cour de Cassation, un lieu public est un lieu accessible à tous sans autorisation spéciale de quiconque, que l’accès en soit permanent ou subordonné à certaines conditions heures ou causes déterminées. La voie publique, la rue et les lieux de culte sont naturellement considérés comme des lieux publics.

En résumé, dans le cas de directs dans une église (lieu public), on ne filme pas de personne en gros plan dans l'assemblée - il vaut mieux filmer l'assemblée de dos - et on demande l'autorisation des parents de mineurs, surtout pour les servants d'autel car ils sont par définition dans le choeur et donc régulièrement filmés. + on met des panneaux aux entrées de l'église et dans la sacristie pour prévenir que l'on diffuse en vidéo direct et replay la cérémonie sur internet.



Si vous utilisez un camescope + ordinateur, il faudra acheminer le flux vidéo depuis le camescope (sortie RCA analogique, de piètre qualité, ou HDMI, de bonne qualité) jusqu'à l'ordinateur via usb :

Il existe des convertisseurs HDMI-usb (HDMI capture cards), mais nous n'avons pas testé, car nous utilisons des boitiers CEREVO. Vous les utiliserez si vous optez pour une solution avec ordinateur + logiciel OBS par exemple.



Problème : les camescopes sont assez onéreux !

Astuce : s'en procurer un d'occasion près de chez soi, en lançant un appel à ses amis, ou par le biais de sites internet (leboncoin.fr ou autre). Ce dont vous avez besoin, c'est du système optique de l'appareil avec zoom, peut importe le support d'enregistrement du camescope, ce n'est pas grave si ce sont des K7 VHS, car vous n'enregistrez pas dessus, c'est du direct (la plate-forme de direct peut se charger de mettre le direct en archives à revoir)!

Les camescopes évoluant très vite, beaucoup de personnes n'ont plus l'utilité d'anciens matériels relégués au placard !

Attention ! Les anciens camescopes auront besoin  d'une luminosité suffisante : il vous faudra ajouter des spots puissants sur le lieu du tournage. Evitez les camescopes que l'on pose sur un socle-embase avec les connexions incluses dans l'embase (style Sanyo), ils ne sont pas adaptés... Parfois, j'utilise 3 camescopes classiques avec sortie video en RCA jaune, ce qui permet, grâce à un triple commutateur-répartiteur RCA (switch RCA 7 à 15 euros), de switcher entre plusieurs camescopes en même temps (pour avoir plusieurs angles de vues et éviter d'avoir toujours la même prise de vue)... A moins que vous n'ayez les moyens de vous offrir un mélangeur video (voir plus bas Roland VR-3 ou Cerevo LiveWedge, ou moins cher ATEM mini de Blackmagic). Il existe aussi des switch pour prises HDMI, mais prévoyez d'enregistrer le son à part, sinon quand vous switchez en HDMI, vous changez aussi la source sonore (une prise HDMI combine son + image !).



Autre solution intermédiaire pour cumuler plusieurs cameras : se procurer un processeur vidéo quad-core, une interface qui permet de connecter 4 cameras simultanément (par prises BNC-RCA), de diffuser les 4 images en même temps, ou 1 à choisir en plein écran, ou des pip (image dans l'image), et même pf de zoomer. Dès 40 euros, mais pour ce prix là vous perdez en qualité d'image...



Aide pour un choix de camescope : privilégiez les bonnes marques (PANASONIC, SONY, JVC, CANON...), avec comme cité ci-dessus une sortie vidéo directe AV + HDMI, une prise casque, prise micro, image HD (haute définition - éventuellement 4K), et si possible stabilisateur d'image optique (et non seulement numérique)... Avec toutes ces caractéristiques, compter 800 euros... Les panasonic ont des zooms puissants (utile quand vous filmez de loin, par exemple dans une église depuis une tribune d'orgue) et des fonctions wifi utiles...



Si la source VIDEO est trop éloignée de la source AUDIO, on peut utiliser  des connecteurs "baluns - video" qui permettent de relier des cameras sur de longues distances grâce à un câble UTP catégorie 5 -  RJ45 (on peut aller parfois à + de 600 m voire 2 à 3 kms ! Coût d'un câble de 100 m sans les connexions : 30 à 40 euros).



  (Balun video - Entrée BNC - Sortie RJ 45 - à partir de 10 euros la paire chez certains fournisseurs précis) - Il existe maintenant des baluns HDMI-RJ 45.



balun-video-bncrj45-a-lunite



Pour les connexions HDMI, ces accessoires existent aussi (type Mirabox)



Roland, marque bien connue dans le monde audio/video, propose une table de mixage audio/video Roland VR-3 (2014) avec prise usb intégrée pour connecter directement à l'ordinateur, avec possibilité de mixer plusieurs sources audio, des images d'un autre ordinateur, et surtout 4 sources video différentes.. C'est donc un "tout-en-un" pratique pour un résultat semi-professionnel (coût 2013 environ 1200 à 1500 euros, remplacé maintenant par une version plus chère avec, en plus des sorties AV RCA, des prises HDMI -  à 1700 euros).

Une solution mobile très pratique :

Vous avez même dessus des écrans de contrôle video intégrés, avec possibilité d'image dans l'image, d'incrustation d'image avec un fond vert etc..! Avec un seul appareil compact, vous gérez ainsi l'audio, la video, et la conversion vers votre ordinateur de diffusion (on peut aussi y adjoindre un boitier cerevo) ! 2019 : Roland sort un petit mixeur (moins de 600 euros) à 2 voies HDMI.



Regardez aussi vers les mélangeurs vidéo de marque ATEM de Balckmagic, ils font des bons produits pas chersSorti fin 2019, le mélangeur ATEM mini à moins de 400 euros vous permet de mixer 4 sources HDMI + 2 entrées microphones (sélectionnables en entrée line in pour une sono ou table de mixage, via l'interface sur ordinateur)(nouveauté 2020, ATEM mini PRO, voir plus loin !) :

Attention, ces modèles ne diffusent pas directement sur internet, il faut passer par un ordinateur via un raccord usb direct, ou par un boitier de diffusion en direct !




En 2017, Sony a sorti une table de mixage bien pratique, le MCX-500 Live production qui permet de mixer des cameras en analogique, SDI (entrée BNC numérique de meilleure qualité que le BNC composite vidéo qui est analogique) ou HDMI, avec une interface intégrée permettant de diffuser directement sans ordinateur sur Ustream ou sur youtube. Compter plus de 2000 euros quand même... C'est donc une Roland, en mieux pour le sreaming, avec une entrée audio, mais sans table de mixage pour plusieurs micros...



Une bonne solution consiste à prendre le CEREVO LIVEWEDGE qui en même temps mixe 4 sources HDMI et diffuse sur internet en 720P (qualité HD basique)- Environ 1000 euros, on peut le gérer via une tablette IOS ou Android, c'est très pratique  :

Nouveauté avril 2020 : ressemblant à l'ATEM mini, mais beaucoup mieux (environ 600 euros), l'ATEM MINI PRO permet en plus de diffuser directement sur le web via sa prise RJ45 et dispose d'une sortie HDMI preview qui vous permet de voir toutes vos sources vidéos ! C'est donc le meilleur rapport qualité-prix actuel pour ce genre d'appareils, même si l'on aurait aimé pouvoir disposer d'un délai audio (pour synchroniser avec des caméras disposant de longs câbles qui retardent l'image par rapport au son), et aussi avoir une sortie HDMI supplémentaire pour diffusions sur des écrans TV dans une église...



Lors de grands évènements diocésains, le diocèse fait parfois appel à une équipe VIDEO pour rediffusion de l'évènement le jour même sur des écrans TV ou grands écrans sur le lieu en question (pour les grandes assemblées). Demandez aux techniciens de vous fournir le flux video (et éventuellement audio) par un câble BNC ou RCA ou mieux HDMI (ou SDI), vous aurez la meilleur qualité d'images possible avec les transitions et multiples caméras fournies ! (N'oubliez pas d'avoir un convertisseur video USB pour votre ordinateur, ou alors un boitier cerevo - Attention le CEREVO n'accepte pas le format SDI, il faut le convertir en HDMI avec un adaptateur spécial).



Nouveauté 2016/2017 : La plate-forme Livestream lance "MEVO", une mini caméra et une appli mobile compagnon avec smartphone ou tablette pour filmer et diffuser facilement des  événements en direct avec le rendu d’un professionnel. Il s’agit d’une caméra 4K qui  tient dans une poche et se commande depuis une appli mobile sur son smartphone. très intéressant pour un rendu haute définition, simulant 9 cameras distinctes possibles (mais ces 9 vues proviennent d'un seul angle de vue)! Plus besoin d'ordinateur ou de boitier pour diffuser en live ! Diffusion possible sur livestream, Facebook, youtube etc... Compter 500 euros pour la camera de base, + 200 à 300 euros pour les accessoires... On peut prendre aussi le son directement depuis son téléphone ou depuis la camera (intéressant pour se connecter sur une sono, avec un adaptateur iRig2, vous connectez votre smartphone dessus pour avoir un son de bonne qualité, et vous placez votre camera dans un autre endroit pour filmer - On peut soit diffuser directement en 4G depuis le téléphone, soit connecter camera + smartphone sur un même réseau wifi, ce qui permet d'éloigner encore plus les 2 appareils).



Pour ceux qui sont seuls à être à la technique, de manière simple et basique (pas besoin d'être un pro), MEVO est donc un bon compromis, mais il n'y a pas de zoom (on sélectionne seulement en plus gros une partie choisie de ce que filme la camera), et on ne peut connecter qu'une seule MEVO. Achetez la dernière génération, c'est-à-dire la MEVO PLUS (et non MEVO) car elle a une meilleure connectivité wifi. Autre inconvénient, en basse luminosité, cette camera ne semble pas top...

Avril 2020 : Mevo annonce la MEVO START, avec une autonomie de 4 heures, une meilleure sensibilité à la lumière, une entrée minijack pour microphone ou line in, toujours disponible avec appli mais apparemment sans multivues, par contre on devrait pouvoir switcher entre plusieurs cameras via un seul téléphone mobile :



En résumé :

  • smartphone récent (android6) ou Iphone avec forfait internet suffisant
  • camera MEVO PLUS - 500 euros, ou Mevo Start (moins chère ?)
  • Facultatif : irig2 pour prendre le son audio sur une table de mixage - 40 euros
  • un pied de micro (ou trépied de studio minimum 2m20 de haut) pour y mettre la camera - 25 euros
  • une rotule de fixation pour fixer la camera - 15 euros.





Ne jetez pas votre ancien smartphone !



Qui dit retransmission en direct, dit connexion internet disponible sur place : transformez votre ancien smartphone (disposant d'un accès wifi et d'une camera) en camera ip à distance (il existe différentes applications gratuites possibles, par exemple Athome streamer et Athome camera non HD en version gratuite, ou encore en HD : Win ip camera), puis récupérez l'image en direct avec l'application correspondante sur une tablette android ou autre matériel disposant d'une sortie HDMI. Vous connecterez alors le câble hdmi sur votre boitier cerevo. Branchez une batterie externe sur votre smartphone, un adaptateur pour fixer votre smartphone sur un pied, ainsi vous pouvez par exemple obtenir une belle image sous un autre angle de vue loin de l'endroit où vous êtes (même à l'autre bout du monde !). Cela est très utile quand vous retransmettez en mode multi-cameras, dans une église le smartphone est positionné dans la tribune de l'orgue pour une vue d'ensemble de la nef ou alors dans le choeur, alors que l'opérateur est par exemple dans la chaire ! Attention, il y a un léger décalage de retard pour l'image, donc ne filmez pas en gros plan !







Etude de cas concret pour cameras filaires fixes avec des signaux analogiques (Attention : pour connexions CVBS RCA, donc déjà qualité video de base pas géniale, mais ce système peut être utilisé pour des cameras HDCVI de surveillance, de meilleure qualité vidéo) :

Projet d’installation d’un système automatique

de retransmission audio vidéo depuis une église.





Configuration du lieu : nous avons un accès internet à la sacristie (prise ethernet RJ45), et également au même endroit à côté le meuble de sonorisation de l’église avec sortie audio d’enregistrement (par ex sortie RCA line out sur la table de mixage) qui nous permet ainsi de prendre le son à sa source, donc dans la meilleure qualité possible.



Problème : pour filmer, nous pouvons installer une camera fixe (sortie vidéo RCA) dans la chaire de l’église, ou à la tribune de l’orgue, de manière à filmer une vue d’ensemble des célébrations, offices ou conférences dans le chœur. Or comment amener ce signal vidéo jusqu’à la sacristie, puisque ces endroits sont éloignés de plusieurs dizaines de mètres ? Et en sachant qu’un câble de liaison vidéo classique perd rapidement de la qualité d’image en fonction de la distance, et que les systèmes sans fil n’aiment pas les obstacles…



Solution : installer un (ou des câbles) UTP (catégorie 5 – RJ45) de bonne qualité pour relier la camera jusqu’au boitier de diffusion de direct (ou ordinateur) installé dans ou à côté de la sono à la sacristie. Ce câble sera connecté à chaque extrémité par prises RJ45 sur une paire de baluns vidéo (émetteur-récepteur passifs, permettant une liaison jusqu’à 400 m, voire plus si paire active). Il existe  maintenant des baluns capables de prendre en charge un signal HDMI.



Paire passive de baluns :



L’avantage de cette paire de baluns ci-dessus est que vous pouvez aussi brancher l’alimentation (maxi 12V) de la camera (sortie RCA) dans le meuble sono, et alimenter ainsi à distance la camera. Ce qui permet de tout allumer (sono + camera + boitier Cerevo pro – voir plus bas) en même temps depuis une seule manipulation (mettre la prise générale sur le secteur) et au même endroit ! Idem pour éteindre tout le système, pas besoin d’aller dans la chaire ou dans la tribune de l’orgue pour éteindre la camera !



Il ne reste plus qu’à faire passer de manière discrète le (ou les) câble(s) dans l’église, depuis la sacristie jusqu’à la tribune de l’orgue ou la chaire (ou ailleurs : près du chœur…), puis d’y fixer à chaque endroit une camera orientée vers le chœur, et alimentée via le câble.

NB : pour une camera installée dans une tribune d’orgue, prévoir un objectif puissant pour une bonne image !

On peut aussi prévoir jusqu’à 4 câbles différents pour 4 cameras positionnées différemment, on peut réunir 4 images sur un même écran avec un petit système additionnel…



Bon maintenat, si votre camera est en sortie vidéo HDMI, il existe aussi des baluns (mais moins de longueur possible apparemment), sinon c'est le signal audio que vous acheminez jusqu'à la camera !





Facultatif - Boitier automatique de retransmission sur internet : il existe des systèmes qui permettent de se passer d’ordinateur pour retransmettre un évènement en direct audio vidéo sur le web, et qui peuvent démarrer automatiquement dès que l’on branche l’électricité (direct + enregistrement simultané ou non). C’est donc très pratique et évite de devoir faire intervenir quelqu’un sur place. De plus on peut les paramétrer à distance via le web. De notre côté, nous utilisons le CEREVO liveshell pro (env. 600 euros). Très discret, il se loge facilement dans un meuble sono et peut facilement être branché n’importe où, pour diffuser via Ustream ou YouTube Live etc. Sinon, on peut bien sûr continuer à utiliser un ordinateur à la place.



Et voilà !





Peut-on utiliser une camera de surveillance IP (numérique - fonctionne via internet) pour faire du direct live vidéo ?

Les cameras Ip vous permettent de surveiller un lieu à distance via un ordinateur ou smartphone connecté au web, mais ne diffusent pas à priori pour un nombre illimité d'internautes sur une page web (sauf à utiliser le système décrit plus haut avec un XVR ou NVR connecté en HDMI sur un boitier Cerevo).

Dans ce cas, soit vous captez votre image de surveillance sur votre ordinateur et vous la rediffusez via les plates-formes décrites selon les procédures décrites précédemment avec Open Broadcaster par exemple, soit vous utilisez certaines marques de cameras IP qui vous permettent de le faire automatiquement via un logiciel supplémentaire : c'est le cas pour les cameras AXIS de dernière génération avec le logiciel Camstreamer (gratuit en version basique, sinon payant par chaque camera) connecté à un compte Youtube Live.

Si vous vous y connaissez un peu, vous pouvez connecter directement des cameras ip via leurs adresses RTSP sur OBS (en ajoutant en source média), sans avoir besoin d'adaptateur usb pour entrer sur l'ordinateur ! Il y a une petite latence d'image à corriger en retardant le son audio. Les adresses RTSP diffèrent selon les marques de cameras ip... Ce système est bien pratique pour switcher entre plusieurs cameras (pas besoin de switch physique !).

Une meilleure solution est de brancher ses cameras (HDCVI Dahua par exemple ou IP) sur son boitier DVR (ou XVR plus polyvalent, ou NVR exclusivement IP), puis de raccorder ce dernier à un boitier Cerevo via HDMI : résultat bluffant !

Pour un système à plusieurs cameras HDCVI, soit on change les vues avec la souris connectée en usb sur le xvr (mais cela ne fait pas très pro), soit on utilise un boitier xvr pour chaque camera, ce qui donnera autant de sorties hdmi que l'on connectera par exemple à un mixeur cerevo livewedge !

En tous cas, les cameras ip se développent de plus en plus, avec une très bonne qualité vidéo, et l'avantage est que l'on peut les faire bouger et zoomer à distance depuis son smartphone (pour les cameras PTZ Pan Tilt Zoom).

Attention : il y a une faible latence en camera IP, c'est mieux de prendre du HDCVI. Mais l'avantage d'une camera IP est que vous pouvez la placer loin de vous, via prise CPL (voir plus bas)  pour accès au réseau ou autre...

Les cameras IP peuvent avoir une qualité encore meilleure que le HDCVI, mais elles sont un peu plus compliquées à paramétrer.

Sinon, transformez votre ancien smartphone en camera ip à distance (voir plus haut) !

N'oublions pas que désormais la norme NDI (autre système) à très faible latence se développe de plus en plus, et permet de tout gérer via le réseau local (même les vidéo-projecteurs sur place et autres !).

Si vous désirez solliciter une société professionnelle pour installer tout votre système, nous vous conseillons SYNGATE, société qui a l'habitude des églises (et qui travaille aussi avec KTO en 2019/20), ils installent même des solutions complètement automatisées qui filment en fonction des micros utilisés dans l'église en question ! Regardez les chaînes You Tube de la paroisse St Ruf à Avignon ou ND Salette à Paris. Plus d'infos ici : syngate.fr/synvision-live/





Connexion INTERNET

Primordial : il vous faut une bande passante d'upload (= d'envoi de fichiers, ici d'image et de son) de qualité suffisante (si possible + de 500 kbts/s, c'est le minimum, c'est mieux d'avoir 800)...

L'idéal est d'avoir 4 à 5 Mbps en upload de manière à diffuser en haute définition en 720p à 3 Mbps par exemple.



Actuellement , le top c'est d'avoir la fibre par internet, ou alors un forfait 4G suffisant avec son téléphone portable, que l'on connecte ensuite en borne d'accès wifi (compter environ 1 Go d'utilisé pour 1 heure de direct vidéo). On peut aussi utiliser un routeur 4G ou 4G+ (style TP Link Archer - environ 150 euros) qui permet d'y insérer sa carte SIM et ensuite de se brancher en wifi ou liaison filaire.



Avec une box : le plus basique est d'avoir accès à une liaison ADSL (ou SDSL) de bonne qualité par câble éthernet, vous obtiendrez ainsi environ 800 kbps d'upload, c'est pas terrible, mais c'est déjà çà....

Le WIFI est possible, mais plus  aléatoire, et la bande passante peut être altérée par d'autres internautes simultanés... Mais c'est souvent la seule solution possible ! Si possible, mettez un code à votre accès wifi pour éviter que d'autres s'y connectent.

Vous pouvez améliorer votre connexion wifi en réception avec une clé usb wifi dotée d'une antenne interchangeable ( voir www.Wifi-Highpower.com ) et beaucoup plus puissante (ex carte usb ALFA de 20 à 40 euros, avec antenne omni de 9 db à 10 euros).

De même, vous pouvez augmenter la puissance d'émission wifi de votre box internet en connectant un routeur wifi avec antenne plus puissante ( ex sur www.Mhzshop.com ).

Le routeur wifi peut être mis aussi en mode réception (pour certains) ce qui permet de connecter plusieurs ordinateurs sur une même connexion wifi.

On peut ainsi combiner le tout pour capter à plus de 100 m !



Depuis 2011 en France, les opérateurs développent les réseaux de Hotspots Wifi gratuits disponibles en de nombreux endroits (ce sont les Box des clients qui diffusent du Wifi dans leur quartier), mais vérifiez la bande passante disponible (en sachant que le voisin peut aussi couper son wifi à tout moment !). Vous trouverez sur certains sites (liste en bas) la possibilité de vous procurer des antennes de réception WIFI omnidirectionnelles ou directionnelles assez puissantes, pour une meilleure réception, à associer à une carte USB wifi elle-aussi plus efficace... Ce qui peut permettre de capter internet à plusieurs centaines de mètres !.. Mais attention, qui dit hotspot, dit de nombreux utilisateurs dessus, donc c'est pas bon !



 Les prises coupleurs CPL (courant porteur en ligne) fonctionnent très bien, par une rallonge électrique (50 euros pour 100 m) ou réseau électrique (selon les marques CPL maxi 150 à 250 m de câble directement relié entre les 2 coupleurs reliés au final sur un même compteur électrique) (Prendre CPL 200 Mbs minimum, avec une prise intégrée pour y brancher directement votre rallonge).

Attention, si dans le lieu où vous êtes, il y a plusieurs ordinateurs branchés sur internet, il ne faut pas que les autres ordinateurs utilisent en même temps de la bande passante en upload (envoi de photos, gros dossiers etc.), sinon vous n'en n'aurez plus assez pour diffuser en direct... Soyez prévenus !

Attention également : votre flux de bande passante internet peut varier selon les horaires ou lieux choisis (autres connexions dans un même quartier etc... En soirée, cela varie beaucoup et peut faire baisser votre débit). Testez votre bande passante à l'avance aux mêmes horaires que le jour prévu et pendant plusieurs dizaines de minutes.





Un bon conseil : toujours tester sa bande passante en upload avant de passer au direct, car elle change en fonction du lieu de diffusion, de la connexion internet, du fournisseur d'accès, et même de l'horaire de diffusion (selon le nombre d'utilisateurs d'internet dans une même zone géographique) ! C'est très fluctuant, même pour une connexion en 4G !

Vous pouvez tester vos bandes passantes de download et upload sur le site www.speedtest.net .(0,80 Mbts/s d'upload est un chiffre de base, l'idéal est d'avoir 2 à 3 Mbts).

Attention le chiffre d'upload de votre serveur de direct correspond à upload video + upload audio !

Choisissez votre addition des 2 paramètres de manière à atteindre seulement 80p100 de la bande passante disponible, pour avoir une marge de sécurité avec les fluctuations.



Si votre bande passante est faible, il vous faudra absolument sélectionner des paramètres bas pour la diffusion  (choisir un faible débit, diminuer la qualité résolution audio et vidéo, diminuer le nombre d'images par secondes), sinon le direct sera sans cesse haché et décalé, le serveur essaiera en permanence de se reconnecter, et les internautes ne pourront pas suivre !



Pour la connexion INTERNET, le plus simple et le plus fiable est de relier votre box internet à votre ordinateur par un câble ethernet RJ45, sur une distance de 100 m maximum (pour un seul câble sans borne de relais) - Le moins coûteux étant de faire soi-même son câble à la distance voulue (Ex. 40 euros pour 100 m de câble + pince à sertir 7 euros + 2 connecteurs RJ 45 1,20 euros - il existe de nombreux tutos de démonstration sur le web - et il n'y a pas besoin de faire de soudures !).



En réseau 3G, la bande passante risque d'être trop faible. Il existe du matériel qui augmente la réception en 3G, c'est-à-dire des clés 3G (ou 4G) spéciales avec un connecteur pour y brancher une antenne de réception (voir adresses + bas sur Mhzshop : n'hésitez pas à les appeler car les récepteurs + antennes 3G ne sont pas toujours compatibles avec tous les opérateurs). Nous avons essayé ce matériel, et c'est vrai que cela peut aider énormément la réception en 3G et 3G+ !

Selon votre fournisseur d'accès, vous pouvez regarder sur leur site internet la cartographie du lieu sur lequel vous retransmettez, pour voir s'il y a une couverture 4G (mais vérifiez quand même avant sur le terrain car leurs zones de couverture ne sont pas toujours fiables -  parfois il vous suffira de gagner quelques mètres en altitude ou de passer un mur pour atteindre le 4G avec plusieurs barres de réception - ou d'ajouter une antenne spécifique) .

Fournisseurs d'accès : étudiez bien les contrats ! Prenez par exemple un forfait 4G de 10 euros par mois (30 Go possibles par mois en 2018), ce qui vous permet de faire quelques heures de direct par mois, tout dépend de vos besoins.  Malheureusement, ils donnent peu de données sur les débits montants, les opérateurs ne sont pas toujours égaux sur ce plan selon les territoires concernés... Renseignez-vous (les offres changent régulièrement - nous ne pouvons donc vous indiquer qu'elle est la meilleure offre)! Ou mieux, testez en divers lieux les différents opérateurs en demandant à des amis qui ont des forfaits d'opérateurs différents de tester l'upload via l'application Speedtest.

En définitive pour la 3G, le résultat de retransmission est très aléatoire selon les endroits et fournisseurs d'accès, et la connexion est souvent insuffisante.. N'utilisez cette solution qu'en dernier recours, ou comme ligne de secours ou de vérification...



Depuis 2015 en milieu rural en france, nous obtenons de très bons directs avec un forfait 4G sosh ou SFR (près de 80p100 du territoire couvert).



On pourrait envisager aussi une connexion internet par satellite, mais l'offre est plus onéreuse, et le débit est aussi très vite bridé (car en diffusion video vous utilisez beaucoup de bande passante)... A moins que vous ayez les moyens financiers de vous offrir un contrat sur mesure, avec parabole sur camionnette..!

Attention, la parabole doit être dirigée de manière stable et très précise, sans obstacles vers le satellite (attention aussi aux conditions météo !).



Bon à savoir : si vous diffusez depuis une cathédrale, il y a normalement un abonnement téléphonique (obligatoire, question sécurité) à la sacristie... rajoutez donc un forfait internet !



Evidemment si vous avez la fibre internet, c'est le top, vous pouvez diffuser en qualité HD.



En tous cas, n'hésitez pas à nous faire part de vos propres astuces ..!



  Enfin, dans des cas particuliers, on peut envisager de coupler plusieurs systèmes ensemble , c'est-à-dire par exemple utiliser une clé 3G ou 4G sur un routeur spécifique, relier ce dernier à une grande rallonge électrique sur coupleurs CPL, et connecter le récepteur CPL sur un autre routeur qui vous envoie le signal en WIFI etc.

On peut donc imaginer recevoir une connexion internet à + de 300 m de son ordinateur..!



Depuis 2014 - astuce exploitable mais pas toujours fiable : cumuler PLUSIEURS sources internet sur un même ordinateur ! Donc 3 sources de moyenne qualité additionnées donneront une bande passante en upload de bonne qualité ! Ex: on associe une connexion internet par cable à sa box + une connexion Hotspot Wifi gratuite accessible sur le lieu donné + une connexion 3G (par clé ou en bluetouth via son téléphone mobile). A priori vous me direz, c'est impossible, l'ordinateur choisit un seul signal à la fois et déconnecte les autres... Oui, mais pas si vous prenez un abonnement sur www.speedify.com (environ 8 euros pour 1 mois) ! Cela vaut le coup de tester, mais de notre côté nous n'avons pas été pleinement satisfaits, cela ne marche pas toujours très bien. D'autant que l'installation devient un peu laborieuse pour tout cumuler...

Si vous avez les moyens financiers, vous pouvez opter pour une solution de bonding avec du matériel spécifique (marque LiveU israélien ou Aviwest français) : des petits appareils mobiles qui peuvent connecter plusieurs cartes SIM 4G et autres accès internet (wifi, adsl, fibre...) en un seul accès, donc en théorie, plus de problème de débits en upload ! En pratique, il parait que cela marche bien aux USA ou autres, mais en France pas toujours ! Certaines gdes chaines de TV ont des problèmes dans Paris !!!



En résumé, concernant le choix de la connexion INTERNET, on a donc par ordre de préférence :

  1. Liaison câblée par fibre (1 seul utilisateur !)
  2. Liaison câblée par ADSL (idem !)
  3. par 4G via son smartphone (débit supérieur à l'ADSL, mais sujet à des variations de débit parfois).
  4. Liaison WIFI sur un routeur ADSL
  5. par 3G...





En résumé, pour conclure



  La difficulté majeure consiste en le fait de pouvoir rassembler en un même endroit autour de son ordinateur à la fois l'arrivée audio + vidéo + la connexion internet ! Il faut bien souvent rivaliser d'astuce selon les lieux (même combiner les différents procédés INTERNET: câble ethernet + CPL + routeur wifi..), et surtout prévoir pas mal de rallonges et d'adaptateurs (audios style jack/RCA/XLR/mini jack... BNC/RCA etc.), ou des systèmes sans fil fiables, ou encore des reports à plusieurs centaines de mètres par baluns videos (transport du signal video et/ou audio par câble RJ 45 sans perte de signal - Il existe des baluns pour HDMI).

Cette dernière option (connecteurs baluns avec longs câbles RJ 45 utp catégorie 5) semble être ce qu'il y a de mieux et de moins onéreux pour résoudre tous les problèmes d'éloignements (attention si vous avez une rue à traverser, mettez les câbles bien en hauteur, plus haut que les camions ou bus pouvant passer !).

De notre côté, nous utilisons de plus en plus des systèmes via prises CPL sur un même réseau électrique (il ne doit pas être triphasique, et les CPL ne doivent pas être sur des multiprises), avec des cameras ip dahua + XVR + cerevo liveshell... Plus de soucis de câbles !!!





 (câble audio RCA stéréo / mini jack)


 (Adaptateurs BNC / RCA) :







Solution mobile autonome de diffusion en direct en extérieur sans prise de courant électrique

Voici une solution possible pour faire du direct de manière mobile pendant environ 2h ou plus en continu si vous avez un forfait mobile 4G (pour accès internet)...

Mettre sur un même trépied facile à porter (avec des supports spécifiques dispos sur des sites de sonorisations avec supports pieds de micros):

  • camescope avec batterie (à brancher sur le cerevo)
  • cerevo liveshell pro ou 2 sur batterie
  • micro zoom H2 (ou alors à défaut utiliser le son du camescope) sur piles à brancher sur le cerevo (pro uniquement et non liveshell 2 qui n'a pas d'entrée line in ou mic in à part).
  • téléphone 4G (chargé à fond !) en mode accès wifi pour envoyer le flux internet vers le cerevo en mode wifi (attention, le smartphone ne sert que de routeur internet, vous ne pouvez pas utiliser le mode camera avec le cerevo).
  • vous pouvez aussi brancher le tout en alimentations usb sur une batterie externe avec par ex 4 entrées usb (environ 50 euros) pour prolonger la durée de diffusion (plusieurs heures !).
  • Eventuellement en plus : mixette usb behringher, Rodelink filmmaker pour capter à distance le flux audio d'une sono...



Si vous avez un compte YOUTUBE et un bon smartphone avec une connexion internet, vous pouvez directement faire du Live vidéo avec uniquement votre smartphone, il existe plusieurs applications pour cela, on cite par exemple "Live on You Tube" par Emoze, ou CameraFiLive.







A ne pas oublier avant de diffuser en DIRECT



Rien ne sert de diffuser en DIRECT si vous n'avez pas d'internautes spectateurs !

Au moins 1 mois avant le jour J, il faut préparer le terrain en matière de communication !

Si vous avez un site INTERNET propre (diocèse, mouvement, communauté, sanctuaire etc...), n'oubliez pas de prévenir de l'évènement à venir en le mettant à la UNE de manière allèchante !

Utilisez aussi votre NEWSLETTER, et votre carnet d'adresses e-mail, avec un rappel quelques jours avant, et les autres médias diocésains et paroissiaux (voire nationaux !), sans oublier la radio diocésaine qui peut même faire des rappels réguliers pendant la diffusion (c'est très efficace, car les auditeurs ayant internet voudront voir les images - Donnez-leur une adresse web simple à retenir, du style "directcatholique.fr" !!!)...

Les réseaux sociaux sont aussi très utiles, rappelez-vous que les jeunes sont pratiquement connectés en permanence, et vous pouvez même créer un buzz pendant le direct (en envoyant des messages dans la fenêtre de CHAT en direct) !

Dernière recommandation, pour rappel : pensez aussi au problèmes de "droit à l'image" - Evitez de filmer en gros plan une personne non prévenue de la diffusion et rediffusion sur le web, attention aux enfants aussi... Le mieux est de prendre des groupes de 10 à 12 personnes minimum, ou de filmer de dos une assistance...Ou de demander les autorisations nécessaires...



Bon courage !



Si vous êtes intéressé, on peut prévoir une formation spécifique avec démonstrations de matériels... Voir autre article sur ce site.



Liste de sites internet au meilleur prix pour commande de matériels :

https://www.actionlivepartner.com  pour matériel Cerevo (sinon sur Amazon.fr)

https://www.video-surveillance-direct.com pour le matériel de vidéosurveillance.

www.mhzshop.com (très bon site pour matériel wifi - ponts wifi, réception clé 3G, routeurs, antennes etc., mais il faut les appeler pour être sûr des compatibilités des matériels)

http://www.wifi-highpower.com/ (nombreuses cartes usb Wifi puissantes de type ALFA, antennes wifi etc.)

www.wifi-gratuit.eu (antennes et cartes usb WIFI puissantes)

http://www.thomann.de/fr/index.html , matériel de qualité audio, mixage etc...

www.conrad.fr (sélecteur répartiteurs RCA...)

www.digit-photo.com (camescopes, trépieds... de qualité)

www.bricodepot.fr (câble informatique ethernet catégorie 5 à environ 30 euros pour 100 m, pince à sertir et fiches RJ 45 pas chères)

www.bax-shop.fr ou www.thomann.fr pour matériels audio et mixage vidéo...

sans oublier www.amazon.fr ...!



N'hésitez pas à nous contacter par mail en cliquant sur la rubrique "Contact"





Si ces conseils vous ont été utiles, sachez que vous pouvez vous aussi nous être utile, par vos prières ou un modeste don de remerciement...

Voir rubrique "Aidez-nous !"

Merci

Partager cette page
